Kapel akoestisch geschikt maken voor multifunctioneel gebruik
Voor de vestiging Zorgcentrum Wiekendael in Roosendaal was ingrijpende renovatie gepland, waaronder de bijbehorende kapel. Deze diende na de renovatie geschikt te zijn voor vergaderen, verblijf door ouderen en het volgen van presentaties, al dan niet in combinatie met audio/muziek.
Van belang hierbij was dat de akoestiek zich goed met de ruimte (inhoud 3450 m3) en de sfeer liet combineren.
Als onderdeel van het renovatie- proces hebben wij een akoestische meting uitgevoerd in de lege (nog niet ingerichte) kapel. Het meetresultaat: een gemiddelde galmtijd 4,29 sec!
Met het bepalen van de gewenste akoestiek in de kapel houden we rekening met:
De meting levert een goede basis voor de berekening van de toe te passen akoestische producten.
Via ons rekenmodel kunnen wij direct berekenen wat er aan akoestische verbeteringen nodig zijn (hoeveelheid en werking), om van de gemeten uitgangssituatie naar de ideale akoestiek te gaan. De akoestische advieswaarde voor deze kapel is een gemiddelde galmtijd van 1,4 sec.
Daarna hebben we, samen met de architecten, bepaald welke uitstraling gewenst is en welke producten daarbij nodig zijn. O.a. houden we hierbij rekening met:
Ons calculatiesysteem Sonar, rekent “live” de effecten van het soort en aantal van de producten door, hetgeen bijzonder handig tijdens het gezamenlijk maken van deze keuzes.
Uit berekening kwam een te verwachten gemiddelde galmtijd van 1,34 sec, na het toepassen van de door ons geadviseerde producten.

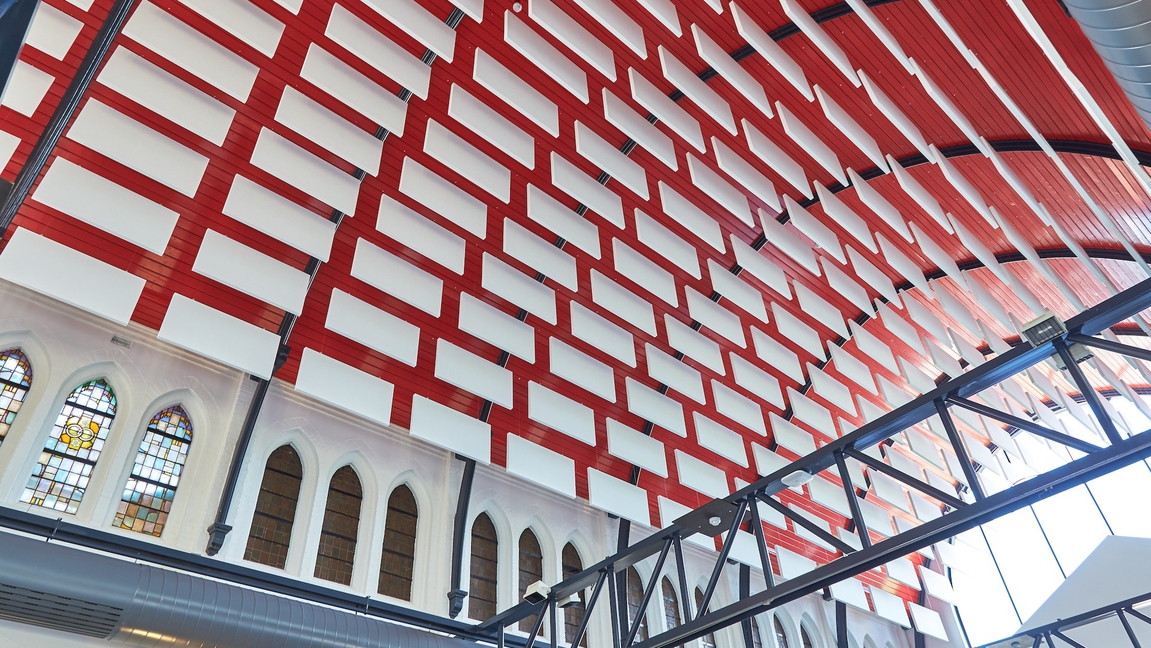

De meeste galm werd in het midden van de kapel gegenereerd, met name onder het gebogen plafond. Gekozen is voor plafondbaffles, de Rivasono plafondbaffle, 272 stuks. plafondbaffles worden verticaal aan het plafond opgehangen. Beide zijden zijn akoestisch absorberend, dus de werking is hoger dan het vergelijkbare oppervlak aan panelen aan de wand. Deze zijn brandvrij, neutraal wit en aan beide zijden akoestisch werkend. Ze zijn snel op te hangen aan haken op lengte. De gebruikte haken van 100 cm lengte zorgen ervoor dat de baffles de boog van het plafond volgen en de bestaande vorm versterken.
De meeste galm werd weggenomen door de plafondbaffles. Echter ook op oor- en spraakhoogte is nog absorptie toegevoegd. Belangrijk hierbij was dat dit zo min mogelijk het karakter van de wanden zou aantasten. In ons akoestisch rekenmodel hebben we hiervoor een aantal wandpanelen SAB opgenomen. Samen met de plafondbaffles gaf dat de ideale akoestiek. De kapel bevat een aantal nissen, die zich zeer goed lenen om uit te vullen met het akoestisch wandpaneel SAB. Dit 4cm dikke paneel heeft facet- randen, zodat het aan elkaar geschakeld kan worden om zo een groter oppervlak te vullen. Aan de randen van de nissen worden de panelen op maat gesneden. Het resultaat is een optisch weinig opvallende, akoestisch zeer goed werkende wand, met behoud van de uitstraling in de kerk of kapel.
Na de montage hebben we een controlemeting uitgevoerd, hiermee kunnen we:
Uit de controlemeting bleek een gemiddelde galmtijd van 1,39 sec. Hieruit bleek dat we met een nauwkeurigheid van 96% de te verwachten akoestiek vooraf hebben berekend. Het resultaat is dat in de gehele kapel de gewenste optimale akoestiek is gecreëerd, zowel voor spraak als audiovisuele presentaties. Een goed resultaat, zowel voor de oren als ogen.
